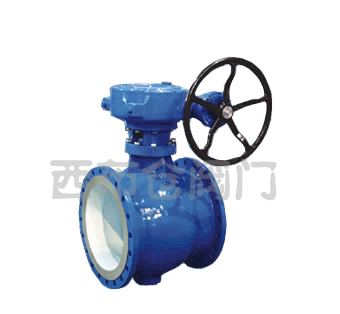

一、产品详细介绍：

公称压力
PN		 常温最大
工作压力		 壳 体
试验压力		 气密封
试验压力		 高压密封
试验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
6.4 6.4 9.6 0.6 7.1
Class150 2.0 3.0 0.6 2.2
Class300 5.0 7.5 0.6 5.5



壳体材料 阀座材料 适用温度 适用介质
碳钢C型 PTFE+不锈钢 ≤150℃ 水、蒸汽油品等
不锈钢 ≤250℃
铬镍钛P型 PTFE+不锈钢 ≤150℃ 硝酸类
不锈钢 ≤200℃
铬镍钼钛钢R型 PTFE+不锈钢 ≤150℃ 醋酸类
不锈钢 ≤200℃
铬钼钒钢I型 不锈钢 ≤200℃ 蒸汽、冶炼能源等



阀体、阀盖 GB WCB ZG1Cr18NiTi ZG0Cr18Ni12Mo2 ZG15Cr1Mo1V
ASTM WCB CF8 CF8M WC9
球体 GB 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti
/表面特殊处理		 0Cr18Ni12Mo2
/表面特殊处理		 25Cr2Mo1V
/表面特殊处理
ASTM CA15 CF8+HF CF8M+HF WC9+HF
阀杆、固定轴 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2 25Cr2Mo1V
ASTM 420 304 316 F22a
阀座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12Mo2 D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 35 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
ASTM A193 B7 A320-B8 A320-B8 A193-B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4

执行标准
1、设计和制造：GB/12237-1989； AP1608。
2、检验和试验：GB/T13927-1992； AP1608。
3、法兰连接：JB/T79.1～2-1994； ASME/ANSIB 16.5。
4、结构长度：GB/T12221-1989； ASME/ANSIB16.10。

二、V型球阀尺寸：

公称压力
PN(MPa)		 公称通径
DN(mm)		 尺 寸(mm)
d1 L D D1 D2 D6 f f2 b Z-φd H1 H2
1.6 25 25 150 115 85 65 - 2 - 14 4-14 - 75
32 32 165 135 100 78 - 2 - 16 4-18 - 105
40 40 180 145 110 85 - 3 - 16 4-18 - 95
50 50 200 160 125 100 - 3 - 16 4-18 - 107
65 65 220 180 145 120 - 3 - 18 4-18 - 142
80 80 250 195 160 135 - 3 - 20 8-18 - 152
100 100 280 215 180 155 - 3 - 20 8-18 - 178
125 125 320 245 210 185 - 3 - 22 8-18 - 252
150 150 360 280 240 210 - 3 - 24 8-23 - 272
200 200 400 335 295 265 - 3 - 26 12-23 - 342
2.5 25 25 150 115 85 65 - 2 - 16 4-14 - 75
32 32 165 135 100 78 - 2 - 18 4-18 - 85
40 40 180 145 110 85 - 3 - 18 4-18 - 95
50 50 200 160 125 100 - 3 - 20 4-18 - 107
65 65 220 180 145 120 - 3 - 22 8-18 - 142
80 80 250 195 160 135 - 3 - 24 8-18 - 152
100 100 280 230 190 160 - 3 - 28 8-23 - 178
125 125 320 270 220 188 - 3 - 30 8-25 - 252
150 150 360 300 250 218 - 3 - 34 8-25 - 272
200 200 400 360 310 278 - 3 - 34 12-25 - 342
4.0 25 25 150 115 85 65 58 2 4 16 4-14 - 75
32 32 180 135 100 78 66 2 4 18 4-18 - 107
40 40 200 145 110 85 76 3 4 18 4-18 - 95
50 50 220 160 125 100 88 3 4 20 4-18 - 107
65 65 250 180 145 120 110 3 4 22 8-18 - 142
80 80 280 195 160 135 121 3 4 22 8-18 - 152
100 100 320 230 190 160 150 3 4.5 24 8-23 - 178
125 125 400 270 220 188 176 3 4.5 28 8-25 - 252
150 150 400 300 250 218 204 3 4.5 30 8-25 - 272
200 200 502 375 320 282 260 3 4.5 38 12-30 - 342



订货须知：

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
