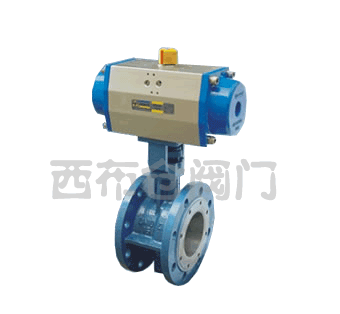

一、产品[气动法兰式伸缩蝶阀]的详细资料:

产品型号:SD643H

产品名称:气动法兰式伸缩蝶阀

产品特点:气动传动法兰式伸缩蝶阀,传动伸缩蝶阀,气动传动伸缩蝶阀

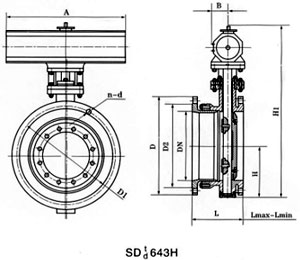

二、气动法兰式伸缩蝶阀SD643H/F/X-6/10/16系列连接尺寸:

公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

H

H1

设计最大长度

设计最小长度

设计长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

80

400

164

138

151

245

72

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

93

400

190

154

172

245

72

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

100

410

195

163

177

245

72

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

110

430

227

184

206

355

92

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

125

465

254

201

215

355

92

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

143

615

240

195

225

355

92

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

170

685

265

215

245

250

170

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

198

740

295

235

265

250

170

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

223

800

308

254

282

450

220

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

253

860

325

271

300

450

220

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

16

283

945

345

283

314

450

280

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

18

308

1000

370

314

340

650

280

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

20

335

1060

377

316

346

650

280

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

24

390

1170

446

388

417

850

380

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

28

448

1325

445

395

425

850

380

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

32

508

1445

479

425

455

1250

380

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

36

558

1555

515

455

485

1250

380

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

40

615

1675

525

465

495

1500

580

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

48

735

1925

574

512

542

1500

580

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48
