一、产品[喷煤粉专用球阀]的详细资料:

产品型号:MQ647AF

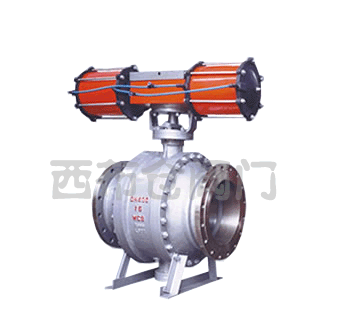

产品名称:喷煤粉专用球阀

产品特点:本系列球阀是作为控制含尘、含固体粉末,适用于高炉煤粉喷吹、空气管路及喷枪管路等系列。 1、阀座带有磨损自动补偿装置,有效阀门的密封性能。 2、材料制成密封圈,具有耐高温、耐磨损、使用寿命长的特点。 3、阀门结构紧凑、启闭灵活、安装维修方便。喷煤粉专用球阀,喷煤粉球阀,专用球阀。



二、主要零件材质:

零件名称

材质

阀体、阀盖

WCB

球体、阀座

1Cr18Ni9Ti+硬铬

阀杆

2Cr13

密封圈

特种耐磨耐高温四氟

螺栓

中碳钢

三、概述:

公称压和

1.6MPa

公称通径

2.4MPa

高压液密封

1.76MPa

低压液密封

0.6MPa

适用温度

-28-300℃

适用介质

含尘埃气体、煤粉等

结构长度按

GB1221-89

法兰尺寸按

GB9113、JB79-59

检验试验按

JB/T9092-99

驱动方式

手动、气动

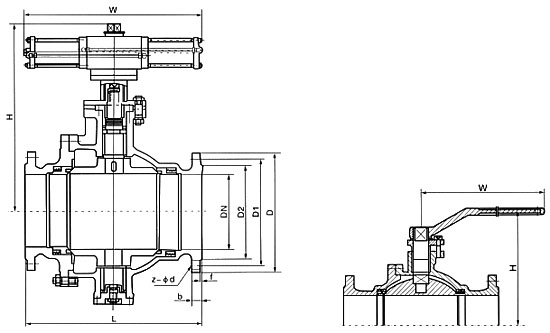

四、喷煤粉专用球阀主要尺寸:

公称压力PN(MPa)

公称通径DN(mm)

尺寸(mm)

L

D

H

手动

气动

手动

气动

MQ647AF-1.6

25

180

140

235

90

298

32

200

155

235

107

304

40

220

250

330

127

370

50

220

250

330

140

367

65

241

350

400

164

425

80

283

350

510

177

484

100

305

420

510

206

531

125

356

700

580

292

570

150

394

1000

720

320

570

200

457

-

720

-

610

250

533

-

900

-

670

300

610

-

1050

-

740

350

686

-

1290

-

790

400

762

-

1600

-

905

其余连接尺寸请参阅样本《主要外型与连接尺寸表》

订货须知:

一、①喷煤粉专用球阀产品名称与型号②喷煤粉专用球阀口径③喷煤粉专用球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的喷煤粉专用球阀型号,请按喷煤粉专用球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
