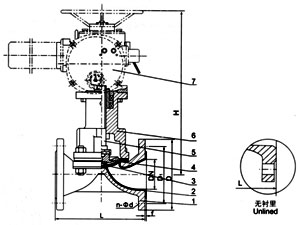

尺寸图


一、产品[电动隔膜阀]的详细资料：

产品型号：EG941J

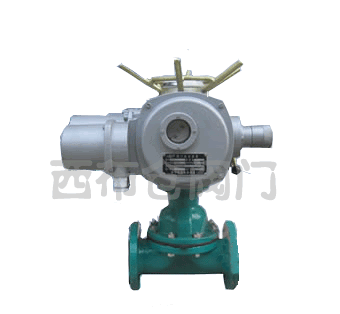

产品名称：衬胶电动隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG941W无衬里电动隔膜阀,EG941J衬胶电动隔膜阀,电动隔膜阀。

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、电动头

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)0.6 1.0 1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、衬胶电动隔膜阀主要尺寸参数：

公称通径
DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H
mm

型号

输出力矩
MPa

启闭时间S

质量
Kg/kilos

15

1.6

1.6

108

95

65

4-14

2

 - - - - -

20

117

105

75

4-14

2

 - - - - -

25

127

115

85

4-14

2

445

Z5-18/16

50

17

40

32

146

140

100

4-18

2

457

Z5-18/16

50

20

41

40

159

150

110

4-18

2

466

Z5-18/16

50

14

44

50

190

165

125

4-18

2

480

Z10-18/16

50

20

50

65

1.0

1.0

216

185

145

4-18

2

517

Z10-18/16

150

28

60

80

254

200

160

8-18

2

539

Z10-36/25

100

16

70

100

305

220

180

8-18

2

576

Z10-36/25

100

17

77

125

356

250

210

8-18

3

634

Z15-18/25

150

32

92

150

406

285

240

8-22

3

660

Z20-18/25

200

53

120

200

0.6

0.6

521

340

295

8-22

3

860

Z20-36/25

300

33

180

250

635

395

350

12-22

5

 - - - - -

300

749

445

400

12-22

5

订货须知：

一、①衬胶电动隔膜阀产品名称与型号②衬胶电动隔膜阀口径③衬胶电动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬胶电动隔膜阀型号，请按衬胶电动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
