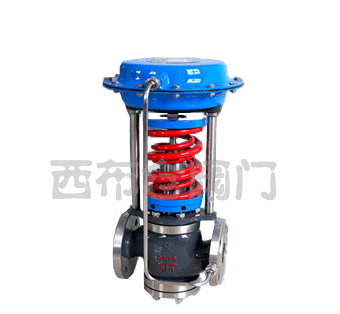

ZZC，ZZV系列自力式差(微)压力控制调节阀可用于公称压力PN0.1、PN10。差(微)压均可分段调节。从50mm.WC至0.1MPa。自力式差(微)压力调节阀用途广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比。用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。

一、压力控制调节阀特点

● 无需停止生产即可进行设定值的调整;
● 无填料,阀杆上、下活动时不存在磨擦,上密封可靠
● 执行机构敏感元件灵敏,微小的压力变化会被感测出来
● 阀体为四通形式,因而K、B型可通用一种阀体



二、压力调节阀主要技术参数和性能指标（表一）

额定行程(mm)		20	25	32	40	50	65	80	100
公称压力PN（MPa） 差压调节范围（KPa）	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN					53	83
额定行程(mm)		6	8		10		15		20
公称压力PN(MPa)		0.10 1.0
差压调节范围(KPa)		0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100
介质温度(℃)		≤80
调节精度(%)		≤10
允许泄漏量(L/H)	ZZCP/ZZVP	10-4×阀额定容量（IV级）
	ZZCN	5×10-3×阀额定容量（II级）



(表二)单位:mm

公称通径(DN)		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
	ZZCN					536	536	570	590
L	ZZCP/ZZVP	150	160	180	20	230	290	310	350
	ZZCN					222	222	310	350
重量(kg)		12	13	15	17	20	28	38	43
导压管螺纹接头		M16×1.5

三、法兰尽寸(表三)

公称通径(DN)		20	25	32	40	50	65	80	100
D	PN01PN10	105	115	140	150	165	185	200	220
D1	PN01	PN10	75	85	100	125	145	160	180
b	PN01 PN10	16		18		20		22
n-Φ	PN01 PN10	4-14		4-18				8-18
fl×D2	PN01 PN10	2×56	3×56	3×76	3×84	3×99	3×118	3×132	3×156

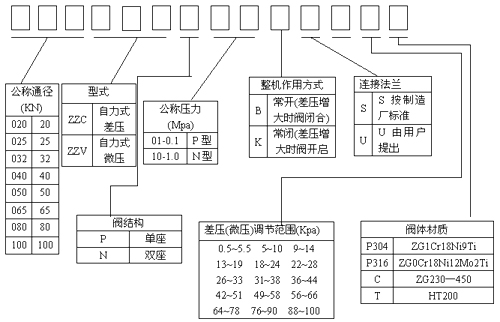

四、型号编制

订货须知：

一、①压力调节阀产品名称与型号②压力调节阀口径③压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的压力调节阀型号，请按压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
